管道式電磁流量計的安裝示意圖通常包括以下幾個關鍵要素，以確保正確和有效地測量流體流量。下面是一些關于管道式電磁流量計安裝的基本要求和典型示意圖的描述：
電磁流量計安裝基本要求
安裝位置：
- 水平或垂直：電磁流量計通常可以水平安裝，但在某些情況下也可以垂直安裝，具體取決于流體的性質。
- 避免干擾：應遠離彎頭、閥門、泵、渦流計等，以避免流體流動的不均勻性影響測量準確性。
直管段：
- 在流量計的進出口應保留一定長度的直管段一般要求至少5-10倍的管徑（D），以確保流場穩(wěn)定。
流體條件：
- 導電性：所測流體必須具有良好的導電性，通常電導率應大于5μS/cm。
- 溫度和壓力：確保流量計能夠在系統(tǒng)的工作溫度和壓力下運行。
電源和接線：
- 確保電磁流量計接入電源，并按照廠家規(guī)定進行閥門和傳感器的信號連接。

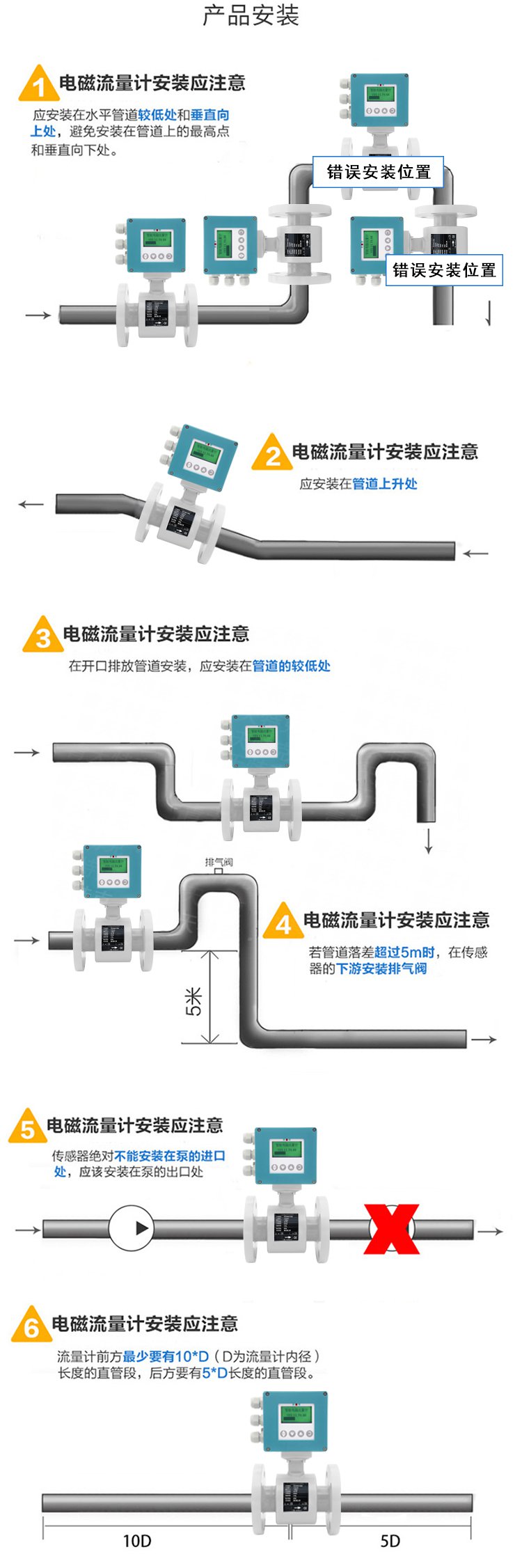

典型安裝示意圖
- 流體方向：箭頭表示流體的流動方向。
- 流量計位置：中部是電磁流量計，標注"電磁流量計"或流量計型號。
- 直管段：在流量計的上下游分別標注出5D / 10D直管段，并注明這些部分應無干擾物（如閥門、彎頭等）。
- 電源連接：旁邊標注電源接口和信號輸出接口，指示與顯示器或控制系統(tǒng)的接線方式。
參考建議
建議查閱具體型號的用戶手冊，以獲得詳細的安裝指導和示意圖。不同品牌和型號的電磁流量計可能會有不同的安裝要求，因此遵循廠家提供的指引是非常重要的。
